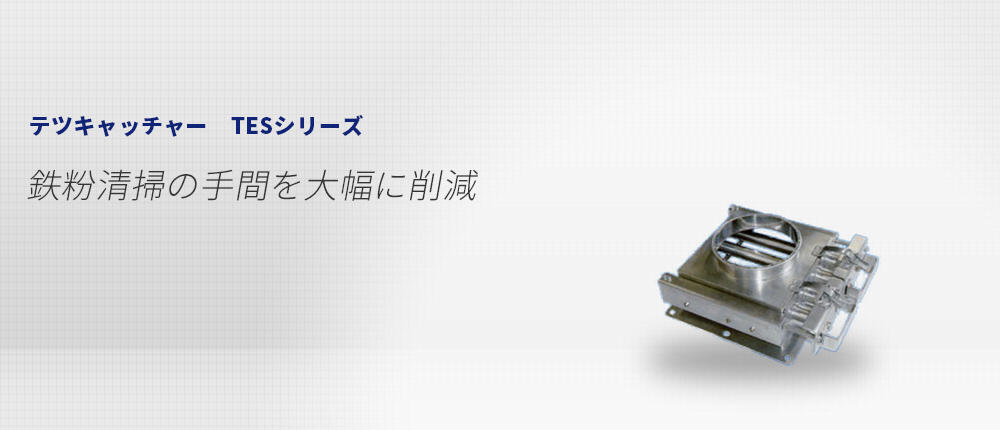

テツキャッチャー
TESシリーズ
着磁鉄粉掃除装置
マグネットに除鉄機能を装着しました。バーマグネットには同軸状の磁界が発生しています。この磁界には磁性体リングでバイパスさせることで磁力を弱くし鉄粉を除去します。除去された鉄粉は、除鉄リングを通過させることにより、約90％以上の払い落としができ磁石表面も奇麗に掃除されます。（残り10％は簡単に布で拭取りしてください）これはスクレーパーと違い擦りとっている訳ではありませんので、磁石パイプ表面に傷がつきません
※TES-Cシリーズのみ
磁場設計マグネット仕様
金属検出機で取払い出来ない微粉鉄を吸着します。マグネットパイプは表面残留磁束密度9,000ガウス以上確保の仕様です。
注意：金検からは最低200mm以上離して取付けのこと
SUS304仕様＆コンパクト設計
ケーシングは100％ステンレスであり、既存設備にも対応し易い低高設計となっています。
安全（フェールセーフ機能）
長期間のご使用においてマグネットパイプが製品の流速衝撃により、変形・硬化した場合、マグネット引出し時に大きな抵抗が感じられます。それがフェールセーフ機能です。マグネットパイプ破損前にマグネットパイプをユーザー様が取り替えられる機能です。
| 型式 | 材質 | 表面 仕上げ | マグネット仕様 | 処理量※ (t/h) | 質量 (kg) | 備考 | |||
|---|---|---|---|---|---|---|---|---|---|
| 段数 | 仕様 本数 | 表面最大 残留磁束 密度 | 使用環境 上限温度 | ||||||
| TES-C23 | SUS304 | 電解研磨 仕上げ |
1 | 3 | 900mT (9kg) |
80℃ | 5 | 8 | A |
| TES-C24 | 1 | 4 | 20 | 10 | A | ||||
| TES-C35 | 2 | 5 | 10 | 15 | B | ||||
| TES-C37 | 2 | 7 | 20 | 17 | B | ||||
| TES-C39 | 2 | 9 | 40 | 30 | B | ||||
| TES-D03 | 1 | 3 | 5 | 5 | C | ||||
| TES-D04 | 1 | 4 | 20 | 7 | C | ||||
| TES-D05 | 2 | 5 | 10 | 8 | C | ||||
| TES-D07 | 2 | 7 | 20 | 10 | C | ||||
| TES-D09 | 2 | 9 | 40 | 18 | C | ||||
※処理量は白米の場合の数値
A:除鉄リング付き, B:製粉対応粉塵カバー付き・除鉄リング2段付き, C:除鉄リング無し
本体寸法（単位mm）

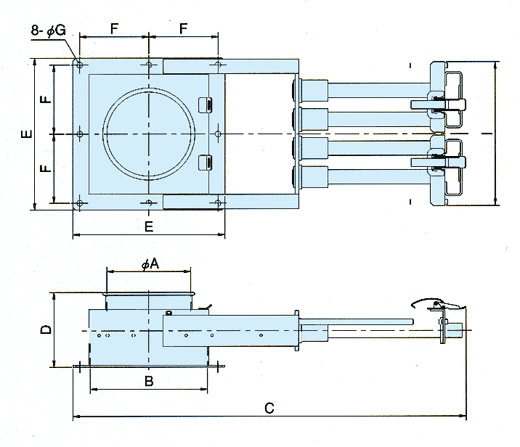

TES-C23/TES-C24

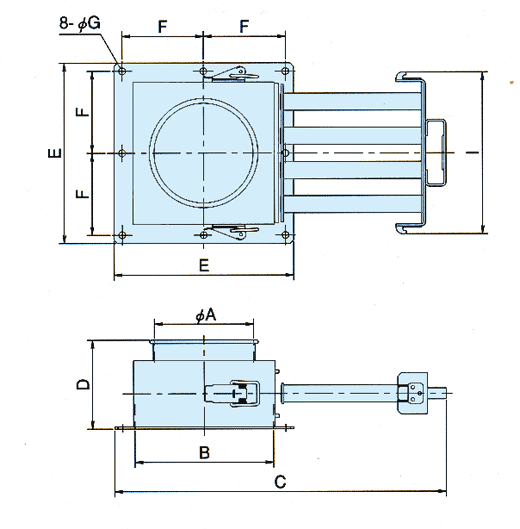

TES-D03/TES-D04/TES-D05/TES-D07/TES-D09/
| 型式 | A※ | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| TES-C23 | φ95 | 166 | 609 | 130 | 230 | 100 | 10 | - | 222 |
| TES-C24 | φ146 | 204 | 683 | 130 | 264 | 120 | 10 | - | 250 |
| TES-C35 | □156 | 156 | 621 | 200 | 210 | 95 | 10 | 450 | 311 |
| TES-C37 | □204 | 204 | 684 | 200 | 264 | 120 | 10 | 550 | 359 |
| TES-C39 | □246 | 246 | 839 | 200 | 340 | 150 | 10 | 570 | 394 |
| TES-D03 | φ95 | 166 | 413 | 130 | 230 | 100 | 10 | - | 199 |
| TES-D04 | φ146 | 204 | 487 | 130 | 264 | 120 | 10 | - | 237 |
| TES-D05 | □156 | 156 | 398 | 200 | 210 | 95 | 10 | - | 250 |
| TES-D07 | □204 | 204 | 503 | 200 | 264 | 120 | 10 | - | 303 |
| TES-D09 | □246 | 246 | 600 | 200 | 340 | 150 | 10 | - | 342 |
※投入口の形状・寸法です。φ=丸型、□=角型
それぞれオプションで丸型、角型にもできます。
